TY-G 夾模器

國家專利號：ZL201721868577.X

手動大行程夾模器，夾模行程±10mm，滿足模板厚度不統一要求

QQ：2799289925 微信：15957496378 郵箱：wlei@greefu.com 電話：15957496378

產品介紹技術參數圖片展示

型號表示

1：夾持力 Capacity Of Clamp

02：夾持力 = 20KN

04：夾持力 = 40KN

06：夾持力 = 60KN

10：夾持力 = 100KN

16：夾持力 = 160KN

25：夾持力 = 250KN

2：型號選項 Types Options

無符號：標準

B：固定式

C：自走式（氣缸移動）

G：大行程式 (可調節行程）

產品特點

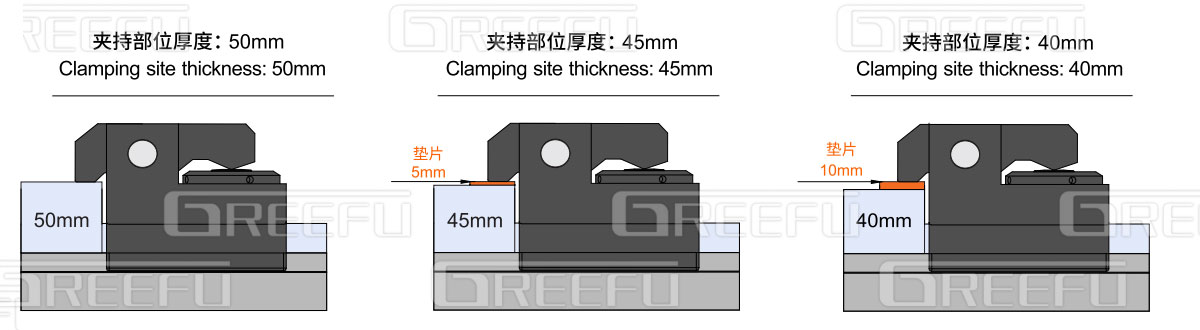

傳統產品：為了使模具安裝板保持一致，必須在模具加持部位安裝墊片，費時費力。

TY-G 夾模器：應對夾持部分厚度存在偏差幅度高達±10mm,無需費時費力安裝墊片。

* 需根據貴司使用模具夾持部位厚度，制作夾模器，相關參數詳見參照表或來電咨詢

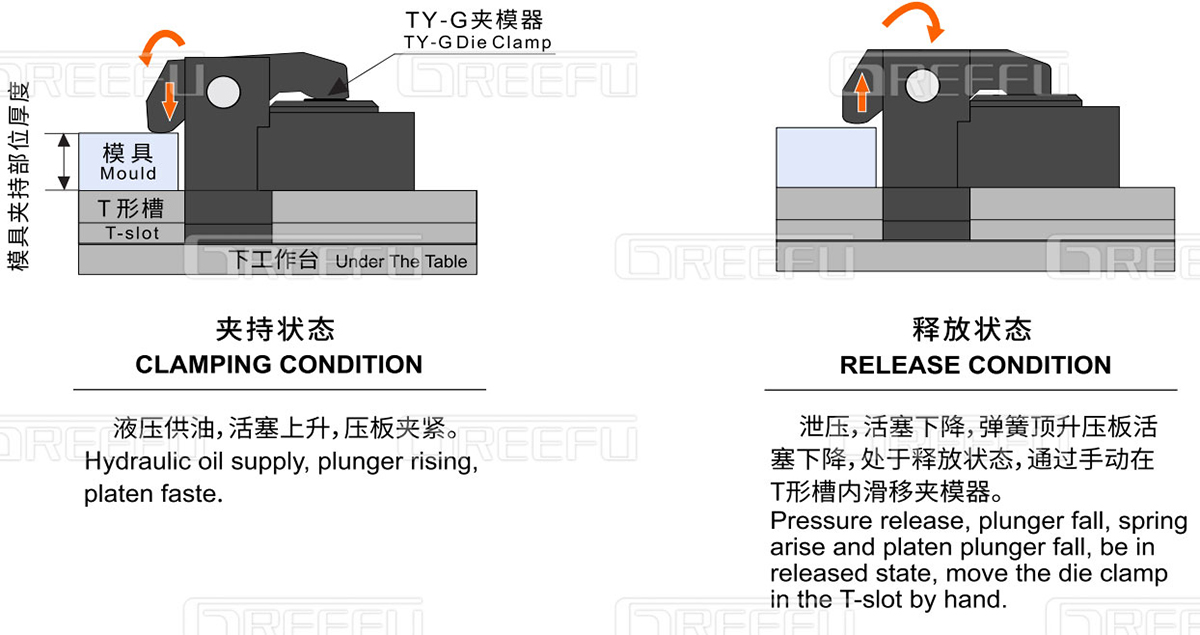

動作原理

型號	TY-2	TY-4	TY-6	TY-10	TY-16	TY-25
夾持力 KN	20	40	60	100	160	250
全行程(X) mm	8	8	8	8	8	8
夾緊行程(Y) mm	3	3	3	3	3	3
安全行程(Z) mm	5	5	5	5	5	5
油缸容量 mm	7.5	13	21	38	55	98
使用溫度 ℃	0~70 ℃
使用頻率	20次/1日以下
最小T形槽尺寸 a mm	12	18	22	24	28	36
最大T形槽尺寸 a mm	32	42	42	54	54	54
